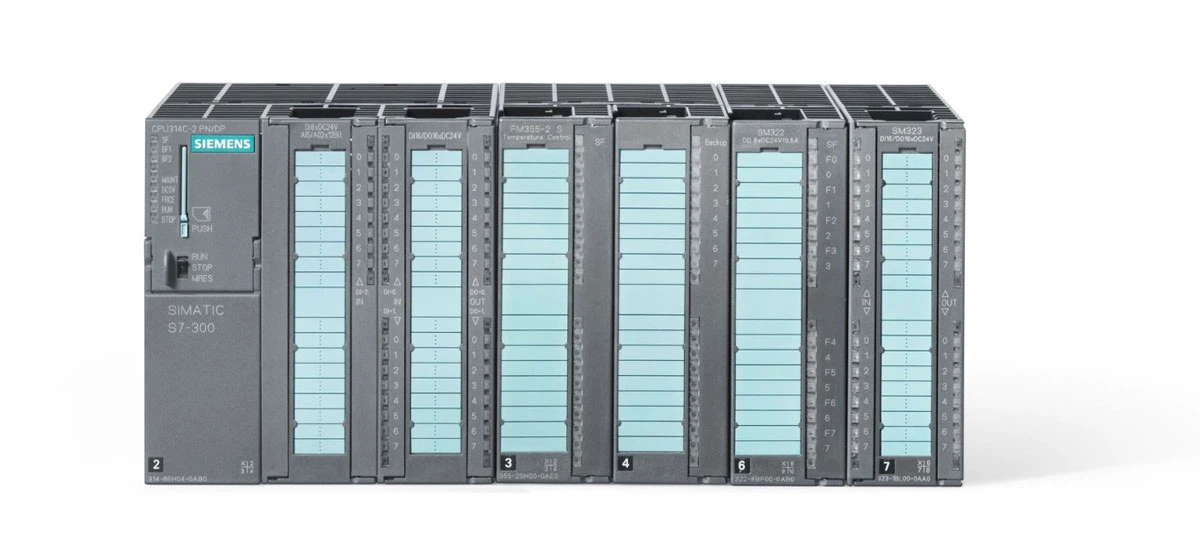

El Siemens S7-300 és un controlador lògic programable (PLC) de gran confiança dissenyat per a tasques d'automatització industrial de mida mitjana. Usat en fàbriques, línies de fabricació i sistemes de control de processos a tot el món, el Siemens S7-300 destaca pel seu disseny modular, fiabilitat i flexibilitat. Aquesta guia desglossa l'arquitectura del sistema Siemens S7-300 i els components clau en detall, ajudant els enginyers i els professionals tècnics a entendre com cada part funciona conjuntament per oferir solucions d'automatització eficients. Tant si esteu configurant un nou sistema Siemens S7-300 com si esteu solucionant problemes d'un d'existent, aquest article us ofereix la informació pràctica que necessiteu.
Introducció a l'arquitectura del sistema Siemens S7-300
El Siemens S7-300 utilitza una arquitectura modular que permet als usuaris personalitzar el sistema en funció dels requisits específics de l'aplicació. A diferència dels PLC fixos, el Siemens S7-300 us permet afegir o eliminar components (anomenats mòduls) perquè coincideixin amb la mida i la complexitat de la vostra tasca d'automatització. Aquest enfocament modular fa que el Siemens S7-300 s'adapti a tot, des de petites cèl·lules de producció fins a sistemes de control de processos a gran escala.
En el seu nucli, l'arquitectura Siemens S7-300 es basa en un sistema basat en bastidors on els mòduls es munten en un bastidor central. El bastidor proporciona suport físic i connexions elèctriques entre mòduls, garantint una comunicació perfecta i una distribució d'energia. Cada sistema Siemens S7-300 inclou tres components essencials: un mòdul d'alimentació, una CPU (unitat central de processament) i mòduls de senyal. Components addicionals com els processadors de comunicació i els mòduls d'interfície amplien encara més les capacitats del sistema.
Components clau de maquinari de Siemens S7-300
Siemens S7-300 Rack: la base del sistema
El bastidor és la columna vertebral del sistema Siemens S7-300, que conté tots els mòduls i permet l'intercanvi de dades entre ells. Amb el Siemens S7-300 s'utilitzen dos tipus principals de bastidors:
- Bastidor universal (UR): El tipus més comú, disponible en versions de 4, 8 i 12 ranures. L'UR admet tots els mòduls Siemens S7-300 i és ideal per a sistemes autònoms.
- Bastidor compacte (CR): un bastidor més petit integrat amb una CPU i font d'alimentació, dissenyat per a aplicacions-con limitacions d'espai. El CR normalment té de 2 a 6 ranures per a mòduls de senyal addicionals.
Cada ranura del bastidor Siemens S7-300 té una finalitat fixa: la ranura 1 és per al mòdul d'alimentació, la ranura 2 per a la CPU i les ranures 3 a 12 per a mòduls de senyal, processadors de comunicació o mòduls d'interfície. Aquest disseny de ranura estandarditzat garanteix una fàcil instal·lació i compatibilitat entre els components Siemens S7-300.
Mòdul d'alimentació (PS) Siemens S7-300
El mòdul d'alimentació converteix l'alimentació CA o CC entrant en la tensió CC estable que necessiten altres mòduls Siemens S7-300. També protegeix el sistema de fluctuacions de tensió i curtcircuits, assegurant un funcionament fiable en entorns industrials durs.
Les característiques principals dels mòduls d'alimentació Siemens S7-300 inclouen:
- Opcions de tensió d'entrada: 120/230V AC o 24V DC.
- Tensió de sortida: 24V DC (estàndard per a PLC industrials).
- Potències nominals: que van des de 2 A (PS 307 2A) fins a 10 A (PS 307 10A), que us permeten adaptar la font d'alimentació a les necessitats del vostre sistema.
- Compatibilitat amb la redundància: alguns models (com ara PS 307 5A Redundant) es poden associar per a una còpia de seguretat, evitant el temps d'inactivitat del sistema si falla una font d'alimentació.
El mòdul d'alimentació Siemens S7-300 és connectable-i és fàcil d'instal·lar i substituir sense interrompre tot el sistema.
Mòduls de senyal Siemens S7-300 (SM)
Els mòduls de senyal actuen com a interfície entre la CPU Siemens S7-300 i els dispositius de camp (sensors, actuadors, vàlvules, motors, etc.). Converteixen senyals físics (com el voltatge o el corrent) en dades digitals que la CPU pot processar, i viceversa. Hi ha dos tipus principals de mòduls de senyal Siemens S7-300:
Mòduls de senyal digital (DI/DO)
- Mòduls d'entrada digital (DI).: llegiu senyals binaris (encesa/apagada) de dispositius com interruptors de límit, polsadors i sensors fotogràfics. Els models habituals inclouen SM 321 (DI 16x24VDC) i SM 321 (DI 32x120VAC).
- Mòduls de sortida digital (DO).: envia senyals binaris a dispositius de control com ara relés, vàlvules solenoides i llums indicadores. Les opcions populars són SM 322 (DO 16x24VDC) i SM 322 (DO 8x230VAC).
Mòduls de senyal analògic (AI/AO)
- Mòduls d'entrada analògica (AI).: Mesureu senyals continus (per exemple, temperatura, pressió, flux) de sensors com termoparells o transductors de pressió. Models com SM 331 (AI 8x13bit) admeten diversos tipus de senyal (4-20mA, 0-10V).
- Mòduls de sortida analògica (AO).: envia senyals continus a dispositius de control com ara variadors de freqüència (VFD) o vàlvules de control. L'SM 332 (AO 4x12bit) és un mòdul de sortida analògic àmpliament utilitzat per a Siemens S7-300.
Els mòduls de senyal Siemens S7-300 es poden intercanviar- en calent en algunes configuracions, el que significa que podeu substituir-los sense desactivar tot el sistema, reduint el temps d'inactivitat per al manteniment.
Classificació de models de CPU Siemens S7-300
La CPU és el "cervell" del sistema Siemens S7-300, executant programes d'usuari, processant dades d'entrada/sortida (I/O) i coordinant la comunicació entre mòduls. Siemens ofereix diversos models de CPU per a l'S7-300, cadascun adaptat a diferents necessitats de rendiment i funcionalitat. A continuació es mostra una classificació pràctica dels models comuns de CPU Siemens S7-300:
CPU compactes (sèrie C-)
- Exemples: CPU 312C, CPU 313C, CPU 314C-2DP.
- Característiques principals: E/S digital integrada (i algunes amb E/S analògica), ports de comunicació integrats- (p. ex., Profibus DP) i un disseny compacte.
- Ideal per a: petites tasques d'automatització on l'espai és limitat, com ara màquines autònomes o cèl·lules de producció senzilles.
CPU estàndard
- Exemples: CPU 314, CPU 315, CPU 317-2DP.
- Característiques principals: velocitat de processament més gran i memòria més gran (per a programes i dades) que les CPU compactes. No hi ha E/S integrada, de manera que es basen en mòduls de senyal.
- Ideal per a: sistemes-mitjans amb una lògica més complexa, com ara línies de muntatge o aplicacions de control de processos.
CPUs avançades
- Exemples: CPU 319-3PN/DP.
- Característiques principals: velocitat de processament més ràpida, capacitat de memòria més gran i suport per a diversos protocols de comunicació (Profinet, Profibus DP).
- Ideal per a: sistemes de-gran escala amb un nombre elevat d'E/S o requisits exigents en temps real-, com ara plantes de procés continu.
Quan trieu una CPU Siemens S7-300, tingueu en compte factors com la mida del programa, el nombre d'E/S, les necessitats de comunicació i el rendiment en temps real. La comparació de models de CPU S7-300 per a ús industrial ajuda els enginyers a seleccionar la CPU adequada per a la seva aplicació específica.
Mòduls de comunicació i interfície per a Siemens S7-300
Per connectar el Siemens S7-300 a altres dispositius (com ara panells HMI, altres PLC o sistemes empresarials) o ampliar el sistema a diversos bastidors, necessiteu processadors de comunicació (CP) i mòduls d'interfície (IM).
Processadors de comunicació (CP) Siemens S7-300
Els processadors de comunicació afegeixen capacitats de comunicació especialitzades al Siemens S7-300, més enllà del que ofereixen els ports integrats de la CPU. Els models comuns inclouen:
- CP 343-1: activa la comunicació Ethernet (Profinet) per al Siemens S7-300, permetent la connexió a sistemes HMI, ordinadors o altres dispositius basats en Ethernet.
- CP 342-5: Afegeix la funcionalitat mestre/esclau Profibus DP, ideal per connectar-se a xarxes Profibus amb diversos dispositius (per exemple, sensors, unitats).
- CP 341: Proporciona comunicació sèrie (RS232, RS485) per a protocols com Modbus RTU o ASCII, útil per connectar-se a dispositius heretats.
Com connectar el processador de comunicació Siemens S7-300: simplement munteu el CP en una ranura disponible del bastidor Siemens S7-300, connecteu el cable de comunicació als ports del CP i configureu la configuració del protocol mitjançant el Siemens TIA Portal o el programari Step 7.
Mòduls d'interfície (IM) Siemens S7-300
Els mòduls d'interfície permeten que el Siemens S7-300 s'ampliï més enllà d'un sol bastidor. Quan el vostre sistema requereix més mòduls dels que pot contenir un sol bastidor (p. ex., 12+ ranures), feu servir IM per connectar diversos bastidors:
- IM 360/361: S'utilitza per expandir el Siemens S7-300 a un segon bastidor. L'IM 360 s'instal·la al bastidor principal (amb la CPU) i l'IM 361 s'instal·la al bastidor d'expansió.
- IM 365: una-opció rendible per expandir-se a un segon bastidor amb fins a 8 ranures. És més senzill de configurar que l'IM 360/361 i ideal per a petites ampliacions.
Els mòduls d'interfície garanteixen que les dades flueixin perfectament entre el bastidor principal i els bastidors d'expansió, de manera que la CPU pot accedir a tots els senyals d'E/S com si estiguessin en un sol bastidor.
Aplicacions pràctiques i consells de configuració per a Siemens S7-300
Aplicacions habituals de Siemens S7-300
El Siemens S7-300 s'utilitza en una àmplia gamma d'aplicacions industrials, com ara:
- Automatització de la fabricació (línees de muntatge, màquines d'envasament, manipulació de materials).
- Control de processos (plantes químiques, instal·lacions de tractament d'aigües, oleoductes i gasoductes).
- Automatització d'edificis (sistemes de climatització, control d'il·luminació, sistemes de seguretat).
- Control de màquines (màquines CNC, robòtica, bombes industrials).
El seu disseny modular fa que sigui fàcil escalar de sistemes petits a grans, i la seva fiabilitat garanteix un funcionament continu en entorns industrials les 24 hores del dia.
Consells de configuració per a Siemens S7-300
- Planifiqueu primer la disposició del bastidor: Determineu el nombre de mòduls que necessiteu (font d'alimentació, CPU, mòduls de senyal, CP/IM) i trieu la mida de bastidor adequada (4 ranures, 8 ranures, 12 ranures).
- Fes coincidir la font d'alimentació amb el teu sistema: calculeu el consum total d'energia de tots els mòduls i seleccioneu una font d'alimentació amb una classificació que la superi en un 20-30% per seguretat.
- Trieu mòduls de senyal basats en dispositius de camp: Assegureu-vos que el tipus de senyal (digital/analògic, tensió/corrent) i el nombre d'E/S de canals coincideixin amb els vostres sensors i actuadors.
- Configurar correctament els protocols de comunicació: Utilitzeu TIA Portal o Step 7 per configurar la comunicació entre el Siemens S7-300 i altres dispositius (p. ex., assignar adreces IP per a Ethernet, establir adreces Profibus).
- Proveu el sistema abans del desplegament: Verifiqueu que s'han detectat tots els mòduls, que els senyals d'E/S es llegeixen/escriuen correctament i que la comunicació sigui estable.
Conclusió
L'arquitectura del sistema modular i els components versàtils de Siemens S7-300 el converteixen en una opció preferida per a l'automatització industrial-mitjana. Des del bastidor que conté tots els mòduls fins a la CPU que processa la lògica, cada component té un paper fonamental per oferir un control fiable i eficient. En entendre l'estructura de maquinari de Siemens S7-300, inclosos bastidors, mòduls d'alimentació, CPU, mòduls de senyal, processadors de comunicació i mòduls d'interfície, els enginyers poden dissenyar, configurar i mantenir sistemes que compleixin les seves necessitats específiques d'aplicació.
Tant si sou nou al Siemens S7-300 com si sou un usuari experimentat, aquesta guia ofereix la informació detallada necessària per treballar amb aquest potent PLC. La flexibilitat, la compatibilitat i la durabilitat del Siemens S7-300 garanteixen que segueixi sent una pedra angular de l'automatització industrial durant els propers anys.
